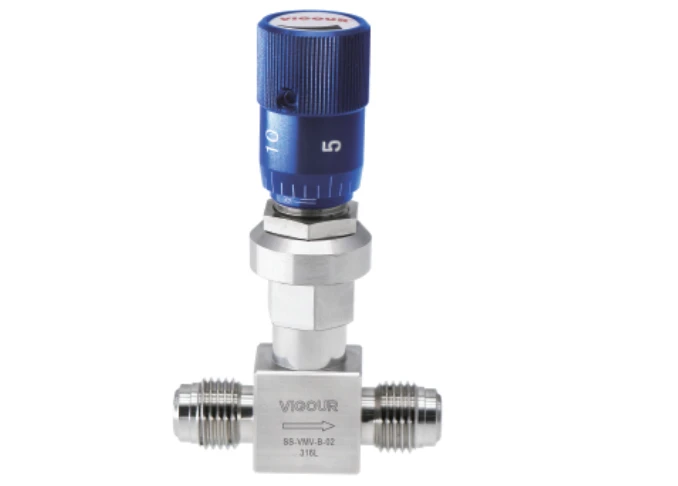

VIGOUR>>VMV Series Precision Low-Pressure Metering Valves
VIGOUR's VMV Series lágþrýstingsmælingarlokar-eru hannaðir til að skila nákvæmri og endurtekinni flæðistýringu í krefjandi greiningar-, rannsóknarstofu- og iðnaðarnotkun. Þessir lokar eru framleiddir með 316 ryðfríu stáli yfirbyggingu og hannaðir í samræmi við VS001B ferliforskriftina og veita áreiðanlega afköst við vinnuþrýsting allt að 2000 psig (138 bör).
VMV Series, sem er fáanlegt bæði í beinu og hornflæðismynstri, styður uppsetningu á spjaldið og býður upp á valfrjálst sniðmát handföng til að gera fínni flæðisstillingu og aukna stjórnnákvæmni.
Endurtekin flæðisstilling
Valfrjálst vernier handföng leyfa aðlögunarupplausn allt að 1/25 úr snúningi, sem gerir ventlana vel hentugar fyrir forrit sem krefjast mikillar endurgerðanleika og nákvæmrar stjórnunar.
Víðtækar stillingarvalkostir
VMV röðin er fáanleg með fjölbreyttu úrvali af endatengingum, þar á meðal rörfestingum, karl- og kvenkyns NPT-þráðum og VFS karltengingum, sem tryggir samhæfni við fjölbreyttar kerfiskröfur.
Öflug efnisbygging
Allir blautir íhlutir eru framleiddir úr 316 ryðfríu stáli, sem veitir framúrskarandi tæringarþol og langtíma-ending í margs konar rekstrarumhverfi.
Sveigjanleg uppsetning
Fyrirferðarlítið, -borðfestingarhönnun hjálpar til við að spara pláss og einfaldar samþættingu við bæði nýtt og núverandi kerfisskipulag.
Tæknilegur árangur
VMV röðin inniheldur þrjár aðal gerðir loka, sem hver um sig býður upp á sérstakar þrýstings-hitastig, stærð opna og lokunarmöguleika:
| Tegund röð | Hitastig | Hámarksvinnuþrýstingur (bar) | Op (inn.) | Lokunarþjónusta | Stöngullinn |
|---|---|---|---|---|---|
| A Tegund | -23 gráður í +204 gráður | 137 | 0,032 (0,81 mm) | Nei | 1 gráðu |
| B tegund | -23 gráður í +204 gráður | 68.9 | 0,056 (1,42 mm) | Nei | 3 gráður |
| C gerð | -23 gráður í +204 gráður | 68.9 | 0,128 (3,25 mm) | Já | 6 gráður |
Athugið: Meðan á aðlögun stendur, ætti niðurstreymisþrýstingur ekki að fara yfir 500 psig (34,4 bör). Ekki er mælt með L Series lokum fyrir lofttæmi eða gas lokun, né fyrir endurtekna vökva lokun.
Flæðiseinkenni
VMV röðin býður upp á fyrirsjáanlega og stöðuga flæðisstýringu með línulegri svörun yfir aðlögunarsviðið. Rennslisstuðlar (Cv) fyrir beina -mynsturlokur eru á bilinu 0,004 til 0,16.
Dæmigert loftstreymisafköst við 70 gráður F (20 gráður) eru sýndar hér að neðan:
| Cv | Þrýstingsfall (bar) | Loftflæði (std l/mín.) |
|---|---|---|
| 0.004 | 0.68 | 1.1 |
| 3.4 | 2.8 | |
| 6.8 | 5.6 | |
| 0.03 | 0.68 | 9.3 |
| 3.4 | 25.4 | |
| 6.8 | 42.4 | |
| 0.16 | 0.68 | 56.6 |
| 3.4 | 181 | |
| 6.8 | 323 |

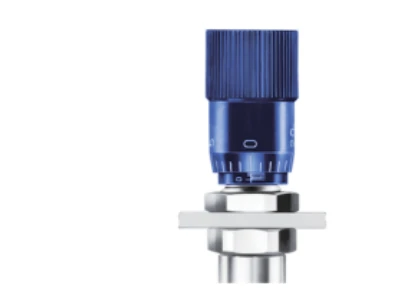

Vernier handfang
Hjálpar til við að tryggja endurteknar flæðistillingar.. Veitir aflestur nákvæmar upp að 1/25 tur. Pökkin innihalda alla hluti sem nauðsynlegir eru til að bæta Vernier handfangi við núverandi loka.

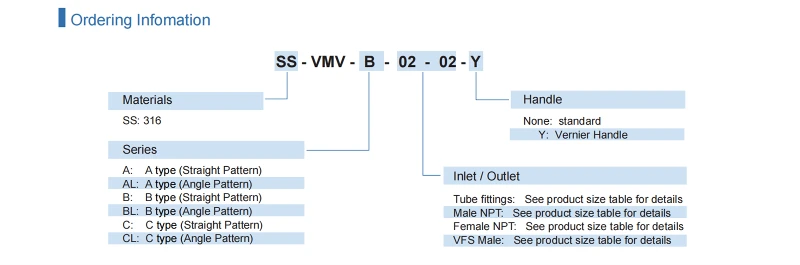

VMV mæliventlar eru fáanlegir í mörgum portstærðum og tengistílum. Pöntunarkóðar fylgja stöðluðu sniði, til dæmis:SS-VMV-AL-02-Y
- SS= Ryðfrítt stál
- VMV= Valve Series
- AL= Hornmynstur, gerð A
- 02= 1/8 tommu stærð
- Y= Vernier Handle valkostur
Niðurstaða
VIGOUR's VMV Series lágþrýstingsmælingarlokar - sameina nákvæmni verkfræði, endingargóð efni og sveigjanlega stillingarvalkosti til að mæta kröfum um mikilvæga flæðisstýringu-. Með vel-skilgreindum frammistöðugögnum og stigstærðum pöntunarvalkostum, býður VMV Series upp áreiðanlega lausn fyrir bæði stöðluð og sérsniðin vökvameðferðarkerfi.
